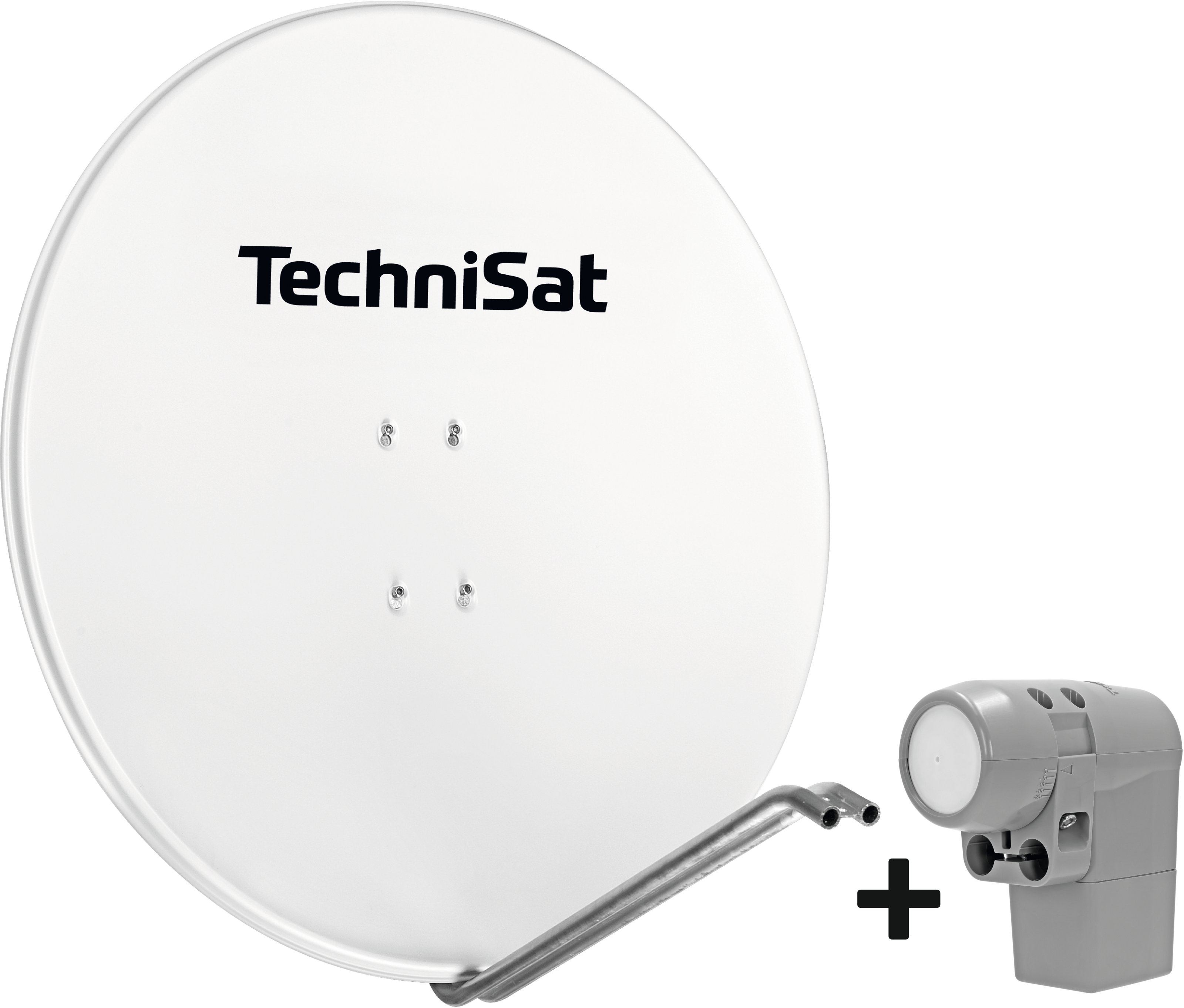

TechniSat SATMAN 850, UNYSAT Quattro-LNB
85 cm DigitalSat-Antenne aus Aluminium mit komplett vormontierter AZ/EL-Halterung
EAN / GTIN: 4019588789883
Artikelnummer: 6785/9880
sofort verfügbar (Lieferzeit 2-3 Tage)
- Ausgewählte Produkt-Highlights:
- 85 cm Spiegel aus erstklassigem Aluminium (beidseitig pulverbeschichtet)
- Für Multischalterverteilung
- 1 Orbitposition (z. B. Astra 19,2° Ost)
- Optimal für Wand- und Dachmontage
- LNB mit Wetterschutzgehäuse
Produktbeschreibung "SATMAN 850, UNYSAT Quattro-LNB"
Der 85 cm große Offset-Spiegel besteht aus erstklassigem, beidseitig pulverbeschichtetem Aluminium. Die zugehörige AZ/EL-Halterung wird ebenfalls aus hochwertigem Aluminium hergestellt. Sämtliche Schrauben und Unterlegscheiben sind aus Edelstahl. Durch den Einsatz dieser Werkstoffe ist die Außenanlage ausgesprochen langlebig und absolut witterungsbeständig. Die Befestigung der Schüssel an der komplett vormontierten AZ/EL-Halterung ist aufgrund spezieller Langlöcher leicht durchzuführen. Die Schüssel wird einfach eingehakt und festgeschraubt. Die Empfangselektronik der Außenanlage wird vor den Einflüssen der Witterung durch ein spezielles TechniSat Wetterschutzgehäuse bewahrt. Dieses Gehäuse wird auf die AZ/EL-Halterung gesteckt und mit einer Schraube fixiert. Durch Abnahme des unteren Gehäuseteils kann der Kabelanschluss am LNB ohne weiteres vorgenommen werden. Die Antennenschüssel ist in verschiedenen Farben erhältlich, so dass die Außenanlage passend zur Umgebung ihres Aufstellortes ausgewählt werden kann.
| Umgebungsbedingungen Betrieb | |
|---|---|
| Luftfeuchtigkeit | 10 ... 95 % |
| Umgebungstemperatur | -40 ... 70 °C |
| Eingangsfrequenzbereich | |
| Low-Band | 10,7 ... 11,7 GHz |
| High-Band | 11,7 ... 12,75 GHz |
| Allgemeine Merkmale | |
| Material | Aluminium |
| Materialstärke | 1,6 mm |
| Beschichtung | beidseitig pulverbeschichtet |
| Technische Daten | |
| Nennmaß | 0,85 m |
| Offsetwinkel | 21 ° |
| Gewinn | 38,2 dBi @11,3 GHz |
| Mast Ø | 65 mm max. |
| F/D | 0,67 |
| G/T | 17,2 dBk |
| Feedaufnahme | für UNYSAT-Universal-LNB |
| Ausgangsfrequenzbereich | |
| High-Band | 1.100 ... 2.150 MHz |
| Low-Band | 950 ... 1.950 MHz |
| Geeignet für | |
| Anzahl Teilnehmer | 4 |
| Anzahl Orbitpositionen | 1 |
| Stromversorgung | |
| Stromverbrauch | 200 mA |
| LNB-Spannungsversorgung | 11,5 ... 19 V |
| Lokal Oscillator | |
| Temperaturdrift | ± 2,5 MHz |
| Genauigkeit | ± 1 MHz |
| High-Band | 10,6 GHz |
| Low-Band | 9,75 GHz |
| Phasenrauschen | -85 dB Carrier/Hz @10kHz |
| LNB-Steuerung | |
| Horizontal | 16 - 19 V |
| Vertikal | 11,5 - 14,5 V |
| Rauschmaß | |
| Oberer Frequenzbereich | 0,6 dB max. |
| Rauschmaß | typ. 0,75 dB |
| Unterer Frequenzbereich | 0,6 dB max. |
