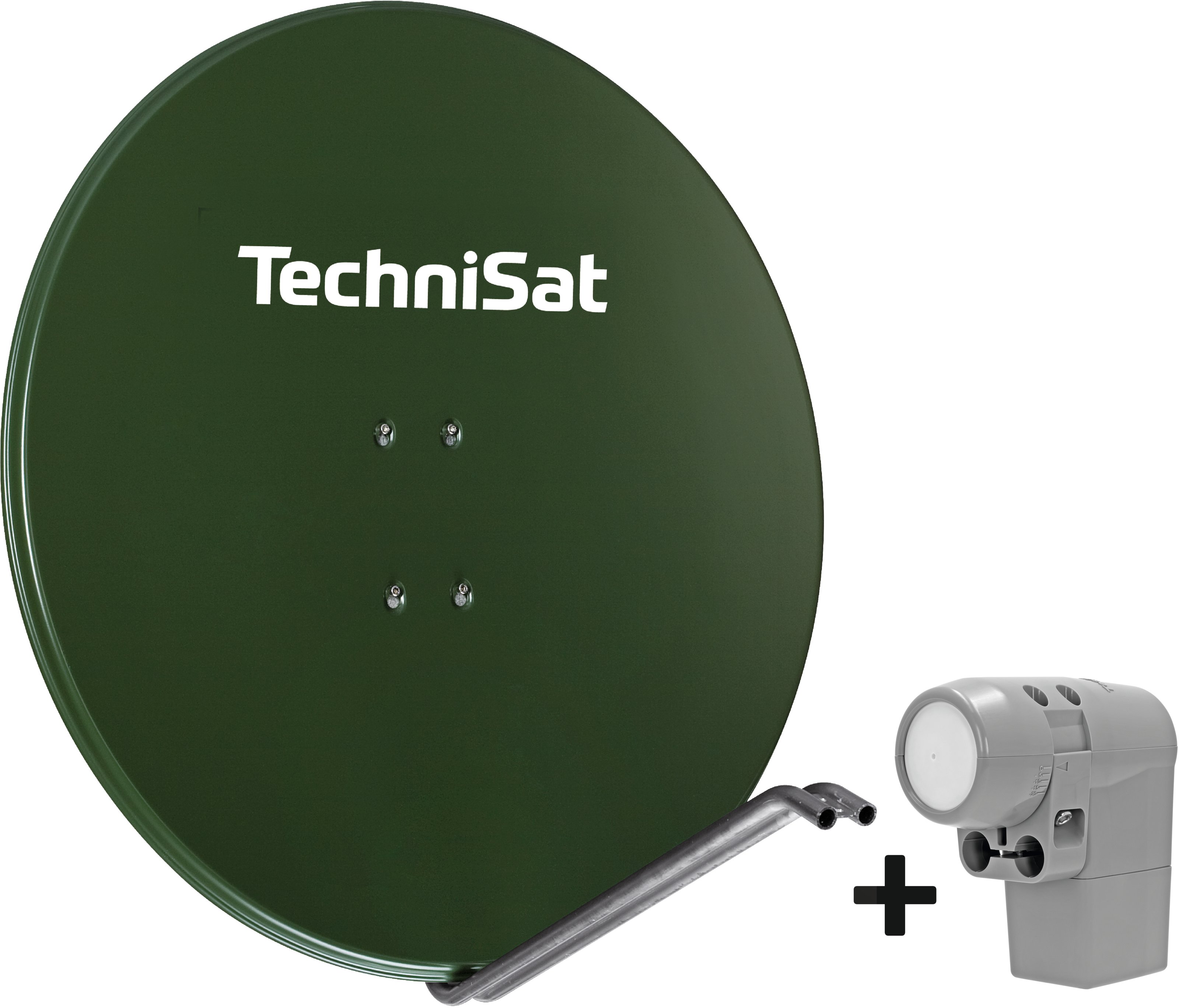

SATMAN 850, UNYSAT Quattro-LNB

SATMAN 850, UNYSAT Quattro-LNB
-19%
UVP 259,00 €*

209,00 €*

Farbe
Menge:

EAN / GTIN: 4019588289888

Artikelnummer: 6285/9880

sofort verfügbar (Lieferzeit 2-3 Tage)

  • Ausgewählte Produkt-Highlights:
  • 85 cm Spiegel aus erstklassigem Aluminium (beidseitig pulverbeschichtet)
  • Für Multischalterverteilung
  • 1 Orbitposition (z. B. Astra 19,2° Ost)
  • Optimal für Wand- und Dachmontage
  • LNB mit Wetterschutzgehäuse
Produktbeschreibung "SATMAN 850, UNYSAT Quattro-LNB"
Der 85 cm große Offset-Spiegel besteht aus erstklassigem, beidseitig pulverbeschichtetem Aluminium. Die zugehörige AZ/EL-Halterung wird ebenfalls aus hochwertigem Aluminium hergestellt. Sämtliche Schrauben und Unterlegscheiben sind aus Edelstahl. Durch den Einsatz dieser Werkstoffe ist die Außenanlage ausgesprochen langlebig und absolut witterungsbeständig.

Die Befestigung der Schüssel an der komplett vormontierten AZ/EL-Halterung ist aufgrund spezieller Langlöcher leicht durchzuführen. Die Schüssel wird einfach eingehakt und festgeschraubt.

Die Empfangselektronik der Außenanlage wird vor den Einflüssen der Witterung durch ein spezielles TechniSat Wetterschutzgehäuse bewahrt. Dieses Gehäuse wird auf die AZ/EL-Halterung gesteckt und mit einer Schraube fixiert. Durch Abnahme des unteren Gehäuseteils kann der Kabelanschluss am LNB ohne weiteres vorgenommen werden.

Die Antennenschüssel ist in verschiedenen Farben erhältlich, so dass die Außenanlage passend zur Umgebung ihres Aufstellortes ausgewählt werden kann.

Umgebungsbedingungen Betrieb
Luftfeuchtigkeit 10 ... 95 %
Umgebungstemperatur -40 ... 70 °C
Eingangsfrequenzbereich
Low-Band 10,7 ... 11,7 GHz
High-Band 11,7 ... 12,75 GHz
Allgemeine Merkmale
Material Aluminium
Materialstärke 1,6 mm
Beschichtung beidseitig pulverbeschichtet
Technische Daten
Offsetwinkel 21 °
Gewinn 38,2 dBi @11,3 GHz
Mast Ø 65 mm max.
F/D 0,67
G/T 17,2 dBk
Feedaufnahme für UNYSAT-Universal-LNB
Ausgangsfrequenzbereich
High-Band 1.100 ... 2.150 MHz
Low-Band 950 ... 1.950 MHz
Stromversorgung
Stromverbrauch 200 mA
LNB-Spannungsversorgung 11,5 ... 19 V
Lokal Oscillator
Temperaturdrift ± 2,5 MHz
Genauigkeit ± 1 MHz
High-Band 10,6 GHz
Low-Band 9,75 GHz
Phasenrauschen -85 dB Carrier/Hz @10kHz
LNB-Steuerung
Horizontal 16 - 19 V
Vertikal 11,5 - 14,5 V
Rauschmaß
Rauschmaß typ. 0,75 dB
Downloads

Downloads und hilfreiche Informationen zu Ihrem Produkt.


Wichtige Funktionen im Überblick

HDTV

HDTV

HDTV steht für hochauflösendes Fernsehen und damit für eine ausgezeichnete Bildqualität. In HDTV können Bilder sehr viel detailreicher und in viel feineren Abstufungen dargestellt werden. Kontrast und Konturen sind präziser und Farben originalgetreuer. Außerdem stimmt das Breitbildformat der HDTV-Sendungen besser mit den menschlichen Sehgewohnheiten überein. Insgesamt wird also ein lebendigerer Eindruck erreicht.
Viele Teilnehmer

Viele Teilnehmer

In Verbindung mit einem Multischalter können Sie viele Receiver/Fernseher gleichzeitig mit TV-und Radioprogrammen versorgen.
1 Orbitposition

1 Orbitposition

Mit dieser Empfangseinheit können Sie die Programme einer Orbitposition, also eines ganz bestimmten Satelliten empfangen. In Deutschland wird die Antenne üblicherweise auf ASTRA 19,2° Ost ausgerichtet.
