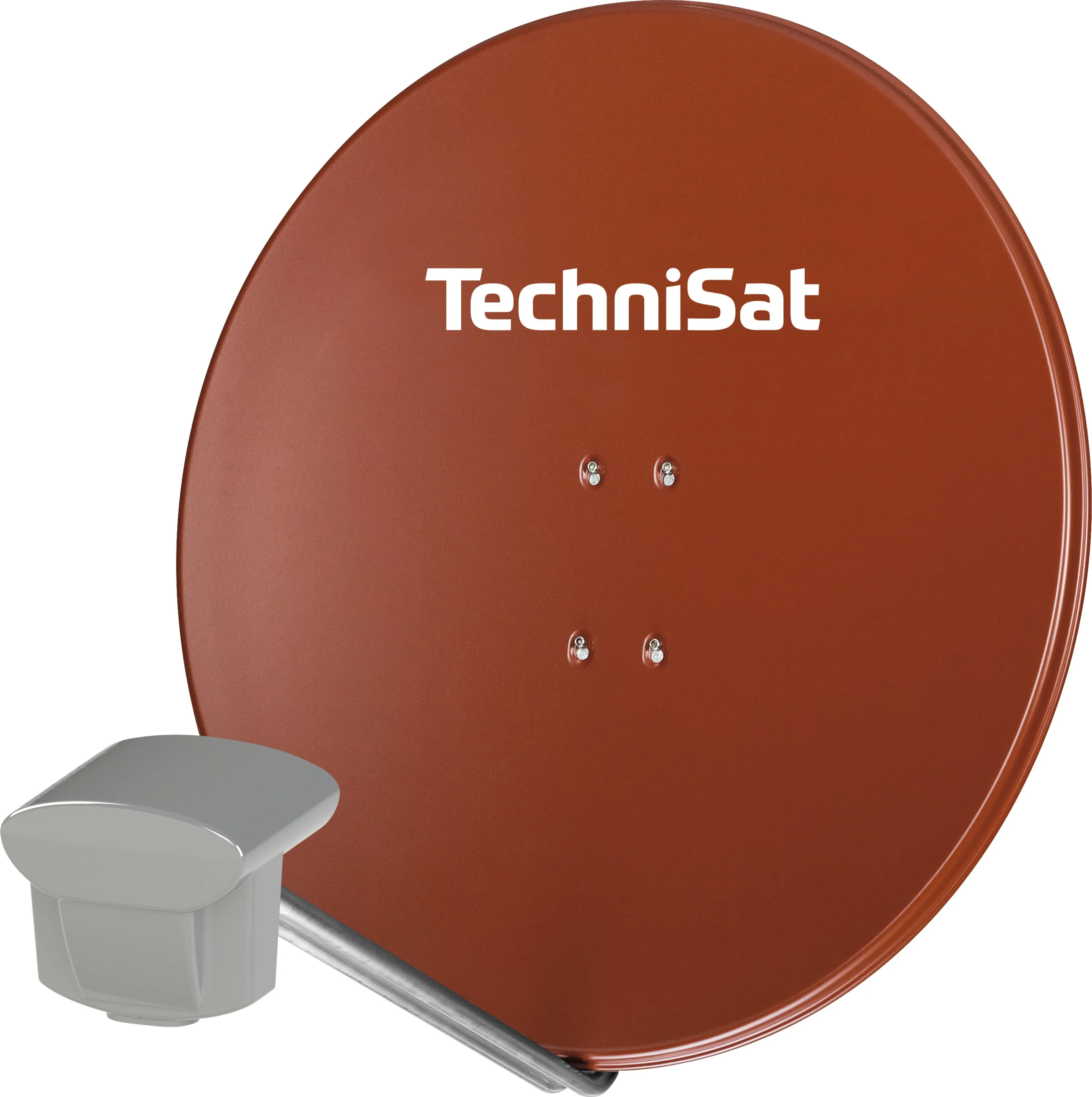

TechniSat SATMAN 850 inkl. UNYSAT 24TN-LNB
Set bestehend aus SATMAN 850 PLUS Antenne und TechniSat UNYSAT-24TN-LNB
EAN / GTIN: 4019588485242
Artikelnummer: 6485/8824
sofort verfügbar (Lieferzeit 2-3 Tage)
- Ausgewählte Produkt-Highlights:
- 85 cm Spiegel aus erstklassigem Aluminium (beidseitig pulverbeschichtet)
- Bis 24 Teilnehmer an einem Kabel
- Teilnehmer 1-8 arbeitet mit EN50494 oder EN50607
- Ab Teilnehmer 9 wird nur mit EN50607 gearbeitet
- Optimal für Wand- und Dachmontage
Produktbeschreibung "SATMAN 850 inkl. UNYSAT 24TN-LNB"
Über den SATMAN 850: Der 85 cm große Offset-Spiegel besteht aus erstklassigem, beidseitig pulverbeschichtetem Aluminium und ist 100% rostfrei. Die zugehörige AZ/EL-Halterung wird ebenfalls aus hochwertigem Aluminium hergestellt. Sämtliche Schrauben und Unterlegscheiben sind aus Edelstahl. Durch den Einsatz dieser Werkstoffe ist die Außenanlage ausgesprochen langlebig und absolut witterungsbeständig. Über das TechniSat UNYSAT-24TN-LNB: Mit dem UNYSAT-24TN-LNB versorgen Sie bis zu 24 Teilnehmer über ein Koaxkabel mit den kompletten Programmen eines Satelliten. Wie funktioniert die Steuerung des Einkabelausgangs? Die SCR-tauglichen Receiver steuern den Einkabelausgang des TechniSat UNYSAT-24TN-LNB über DiSEqC-Level 1.0 mit dem Protokoll EN 50494 oder EN50607. Mit diesen Protokollen wird die Auswahl der Tranponderfrequenzen/ Programme in dem SCR-LNB veranlasst und durchgeführt. Das UNYSAT-24TN-LNB erzeugt im ZF-Frequenzbereich 950-2150 MHz vierundzwanzig generierte Ausgangsfrequenzen, über die die einzelnen Teilnehmer ohne Einschränkung, alle digitalen Programme empfangen können. Es können sowohl Low- und High-Band empfangen werden.
| Eingangsfrequenzbereich | |
|---|---|
| Low-Band | 10,7 ... 11,7 GHz |
| High-Band | 11,7 ... 12,75 GHz |
| Allgemeine Merkmale | |
| Material | Aluminium |
| Materialstärke | 1,6 mm |
| Beschichtung | beidseitig pulverbeschichtet |
| Technische Daten | |
| Nennmaß | 0,85 m |
| Offsetwinkel | 21 ° |
| Gewinn | 38,2 dBi @11,3GHz |
| Mast Ø | 65 mm max. |
| F/D | 0,67 |
| G/T | 17,2 dBk |
| Feedaufnahme | für UNYSAT-Universal-LNB |
| Ausgangsfrequenzbereich | |
| High-Band | 1.100 - 2.150 MHz |
| Low-Band | 950 - 1.950 MHz |
| Stromversorgung | |
| Stromverbrauch | max. 350 mA @13,5 V |
| Lokal Oscillator | |
| High-Band | 10,7 GHz |
| Low-Band | 9,75 GHz |
| Einkabelausgang | |
| Ausgangsfrequenzbereich | 950 ... 2.150 MHz |
| Anzahl der Ausgangskanäle | 24 |
| Frequenz der Ausgangskanäle | 975, 1025, 1075, 1125, 1175, 1225, 1275, 1325, 1375, 1425, 1475, 1525, 1575, 1625, 1675, 1725, 1775, 1825, 1875, 1925, 1975, 2025 MHz |
| Rauschmaß | |
| Oberer Frequenzbereich | 1 dB max. |
| Unterer Frequenzbereich | 1 dB max. |
