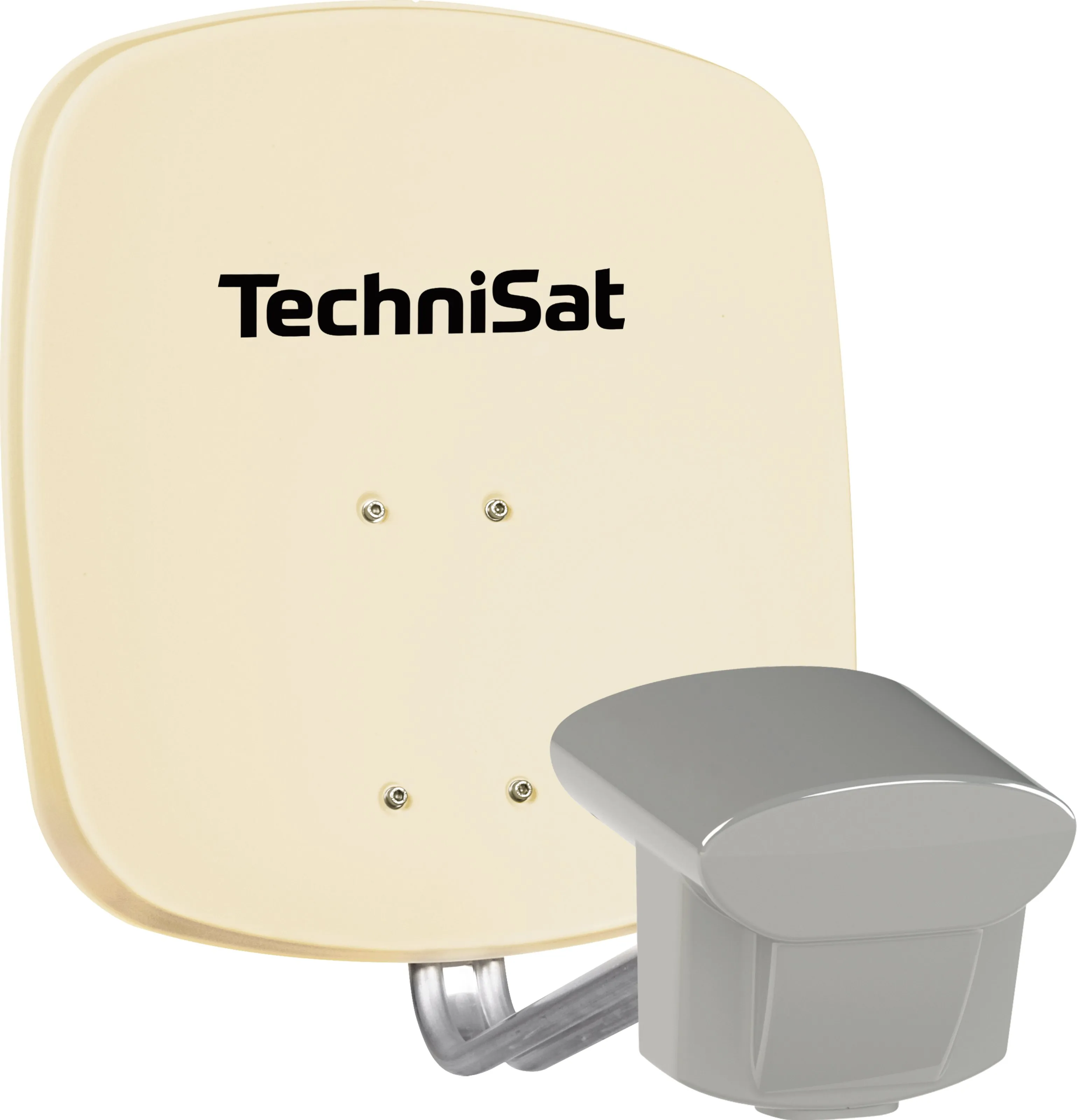

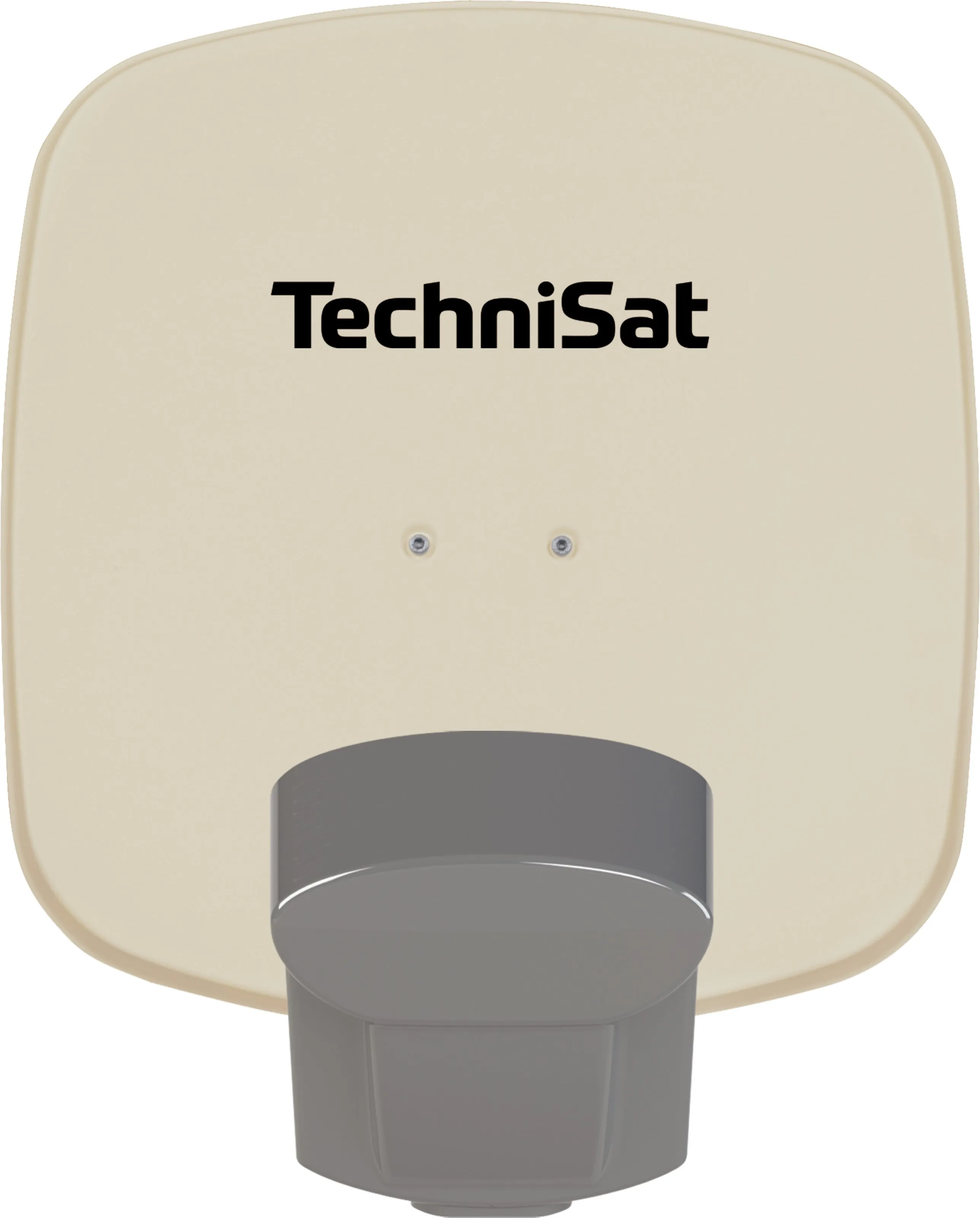

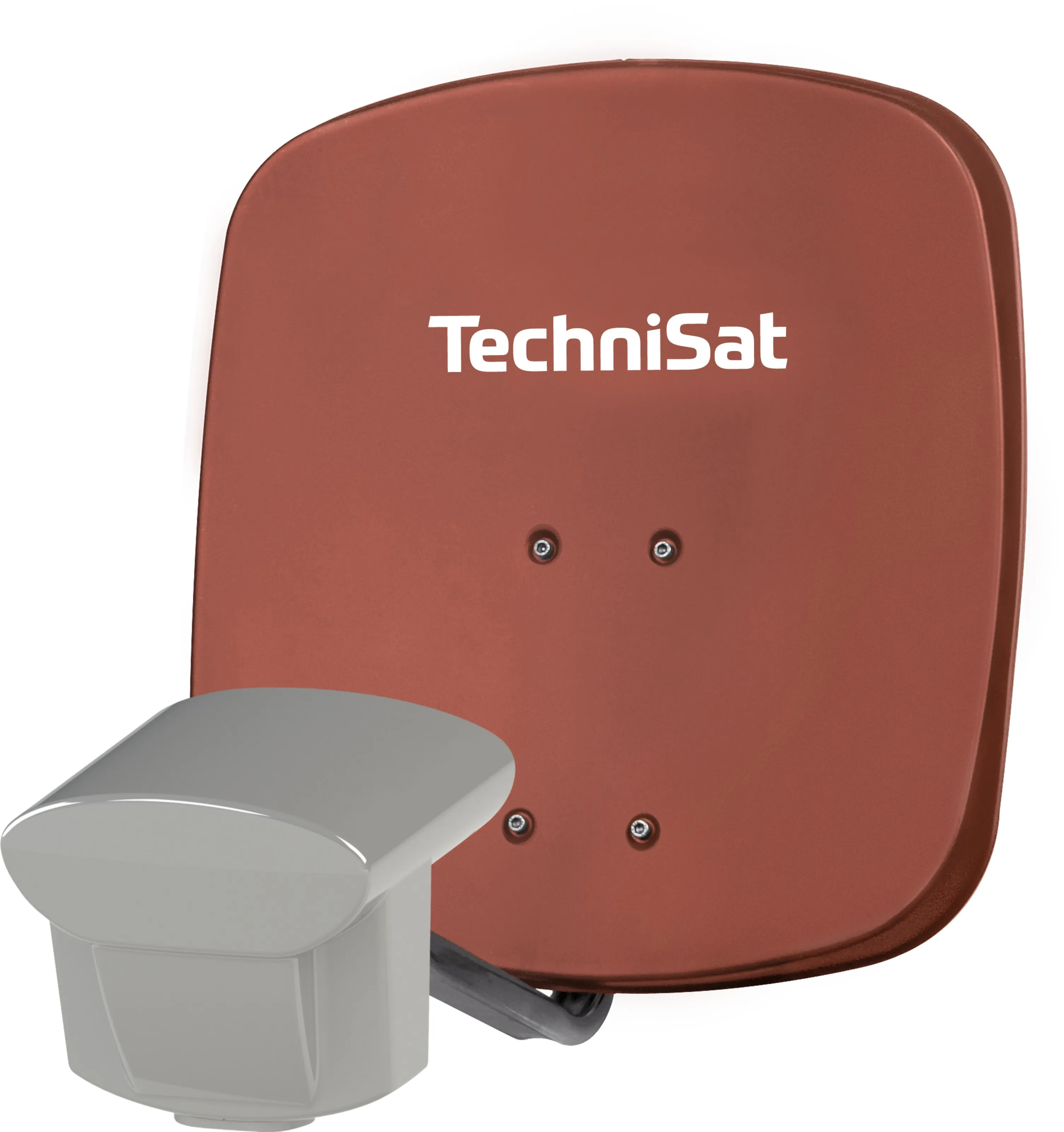

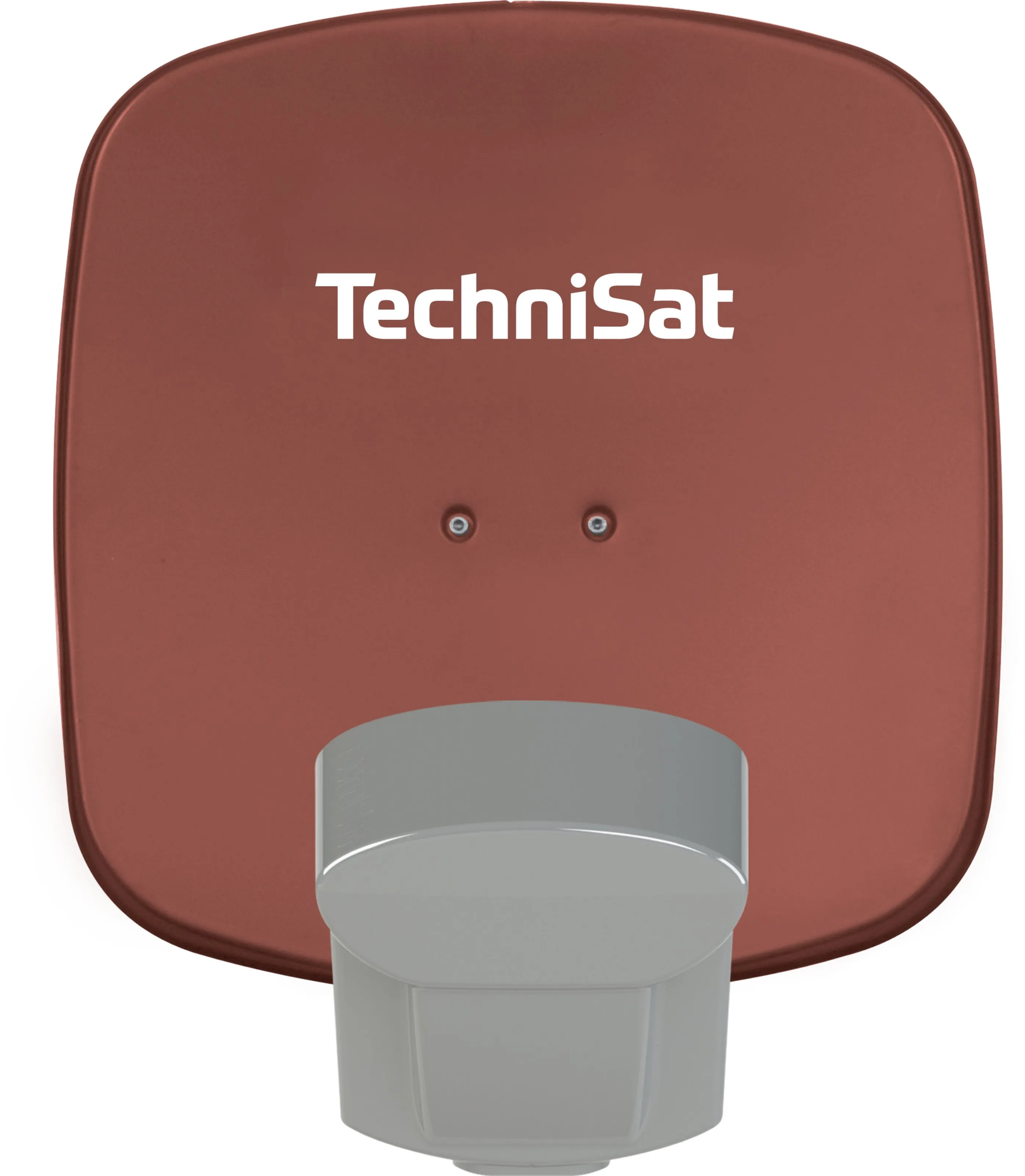

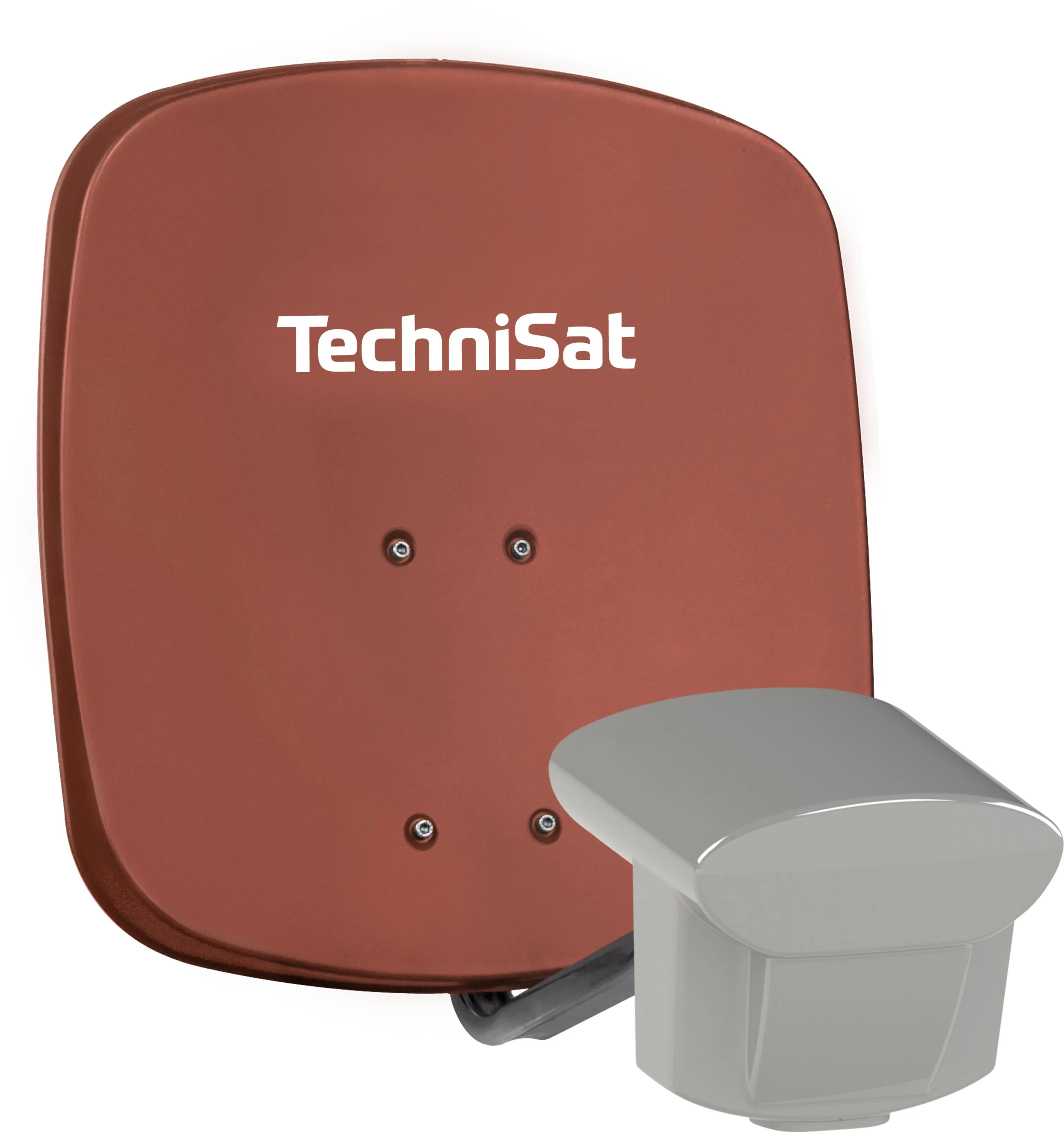

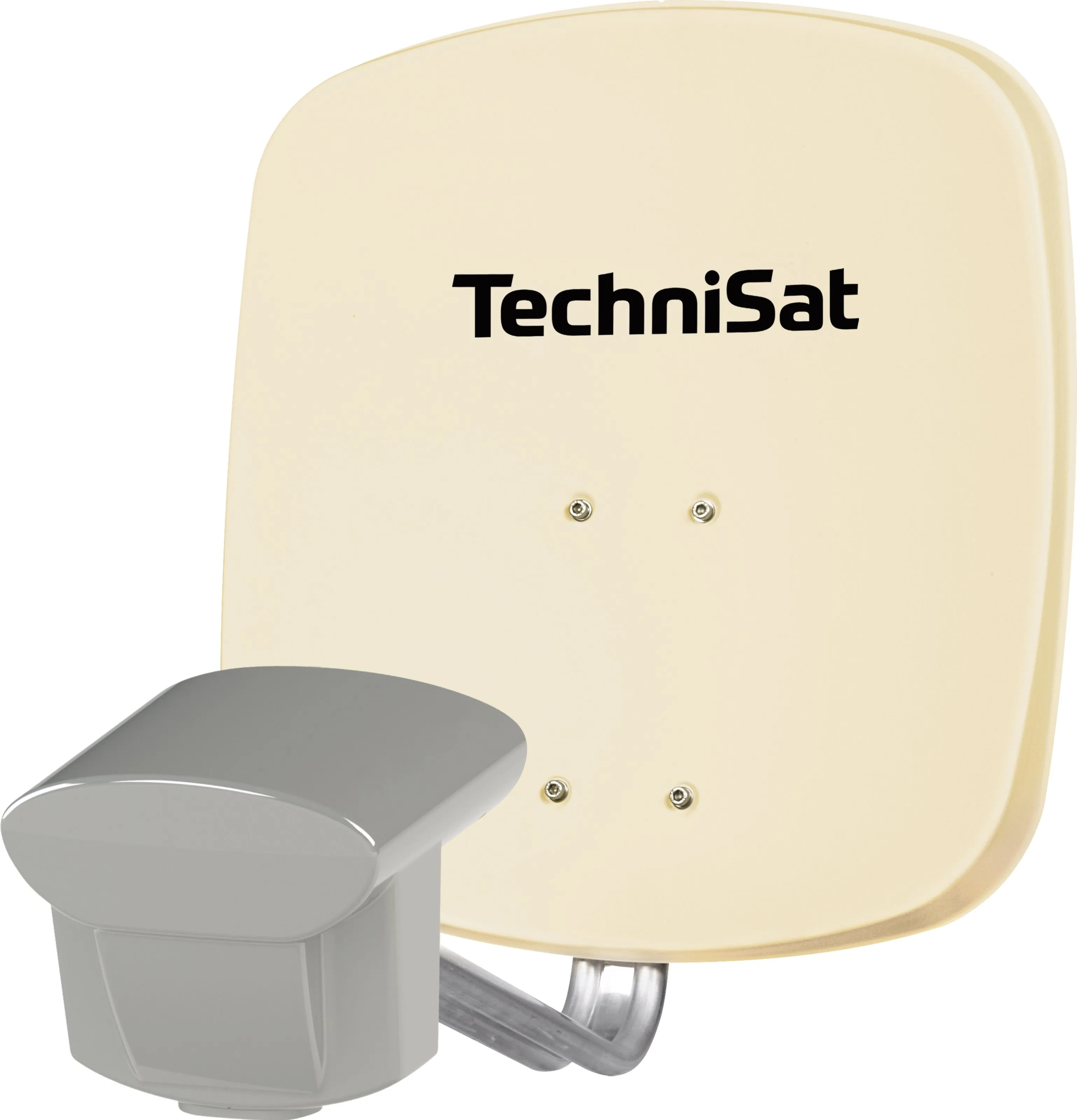

TechniSat SATMAN 45 inkl. UNYSAT 24TN-LNB

Set bestehend aus Sat-Antenne SATMAN 45 und UNYSAT-24TN-LNB

Produktbeschreibung "SATMAN 45 inkl. UNYSAT 24TN-LNB"

Über SATMAN 45 Der 45 cm große Offset-Spiegel besteht aus erstklassigem, beidseitig pulverbeschichtetem Aluminium und ist zu 100 Prozent rostfrei. Erstklassiges Aluminium wird auch für die zugehörige AZ/EL-Halterung verwendet. Und sämtliche Schrauben und Unterlegscheiben sind aus Edelstahl. Durch den Einsatz dieser Werkstoffe ist die Außenanlage ausgesprochen langlebig und absolut witterungsbeständig. Über das UNYSAT-24TN-LNB Mit dem UNYSAT-24TN-LNB versorgen Sie über ein einziges Koaxkabel bis zu 24 Teilnehmer mit den kompletten Programmen eines Satelliten. Wie funktioniert die Steuerung des Einkabelausgangs? Die SCR-tauglichen Receiver steuern den Einkabelausgang des UNYSAT-24TN-LNB über DiSEqC-Level 1.0 mit dem Protokoll EN 50494 oder EN 50607. Mit diesen Protokollen wird im SCR-LNB die Auswahl der Tranponderfrequenzen/Programme veranlasst. Das UNYSAT-24TN-LNB erzeugt im ZF-Frequenzbereich 950-2150 MHz vierundzwanzig generierte Ausgangsfrequenzen, über die die einzelnen Teilnehmer ohne Einschränkung alle digitalen Programme empfangen können. Es können sowohl Low- und High-Band empfangen werden.
Eingangsfrequenzbereich
Low-Band 10,7 ... 11,7 GHz
High-Band 11,7 ... 12,75 GHz
Allgemeine Merkmale
Material Aluminium
Materialstärke 1 mm
Beschichtung Beidseitig pulverbeschichtet
Technische Daten
Nennmaß 0,45 m
Gewinn 32,2 dBi @11,3 GHz
Offsetwinkel 30 °
F/D 0,6
Feedaufnahme für UNYSAT-Universal-LNB
Ausgangsfrequenzbereich
High-Band 1.100 - 2.150 MHz
Low-Band 950 - 1.950 MHz
Geeignet für
Anzahl Orbitpositionen 1
Anzahl Teilnehmer 24
Stromversorgung
Stromverbrauch max. 350 mA @13,5 V
Lokal Oscillator
High-Band 10,7 GHz
Low-Band 9,75 GHz
LNB-Steuerung
Horizontal 16 - 19 V
Vertikal 11,5 - 14,5 V
Einkabelausgang
Ausgangsfrequenzbereich 950 ... 2.150 MHz
Anzahl der Ausgangskanäle 24
Frequenz der Ausgangskanäle 975, 1025, 1075, 1125, 1175, 1225, 1275, 1325, 1375, 1425, 1475, 1525, 1575, 1625, 1675, 1725, 1775, 1825, 1875, 1925, 1975, 2025 MHz
Rauschmaß
Oberer Frequenzbereich 1 dB max.
Unterer Frequenzbereich 1 dB max.
Downloads

Downloads und hilfreiche Informationen zu Ihrem Produkt.


Wichtige Funktionen im Überblick

HDTV

HDTV

HDTV steht für hochauflösendes Fernsehen und damit für eine ausgezeichnete Bildqualität. In HDTV können Bilder sehr viel detailreicher und in viel feineren Abstufungen dargestellt werden. Kontrast und Konturen sind präziser und Farben originalgetreuer. Außerdem stimmt das Breitbildformat der HDTV-Sendungen besser mit den menschlichen Sehgewohnheiten überein. Insgesamt wird also ein lebendigerer Eindruck erreicht.
DiSEqC EN50494

DiSEqC EN50494

Dieses Produkt unterstützt die Verteilung von Satellitensignalen über ein koaxiales Kabelnetz.
Viele Teilnehmer

Viele Teilnehmer

In Verbindung mit einem Multischalter können Sie viele Receiver/Fernseher gleichzeitig mit TV-und Radioprogrammen versorgen.
1 Orbitposition

1 Orbitposition

Mit dieser Empfangseinheit können Sie die Programme einer Orbitposition, also eines ganz bestimmten Satelliten empfangen. In Deutschland wird die Antenne üblicherweise auf ASTRA 19,2° Ost ausgerichtet.
UNYSAT Wetterschutzgehäuse

UNYSAT Wetterschutzgehäuse

Die hochwertige LNB-Empfangseinheit ist optimal durch ein Wetterschutzgehäuse umschlossen, selbstverständlich ohne die Empfangsqualität zu stören. Dies ermöglicht in Kombination mit der Antenne den perfekten Empfang von TV- und Radioprogrammen via Satellit.
