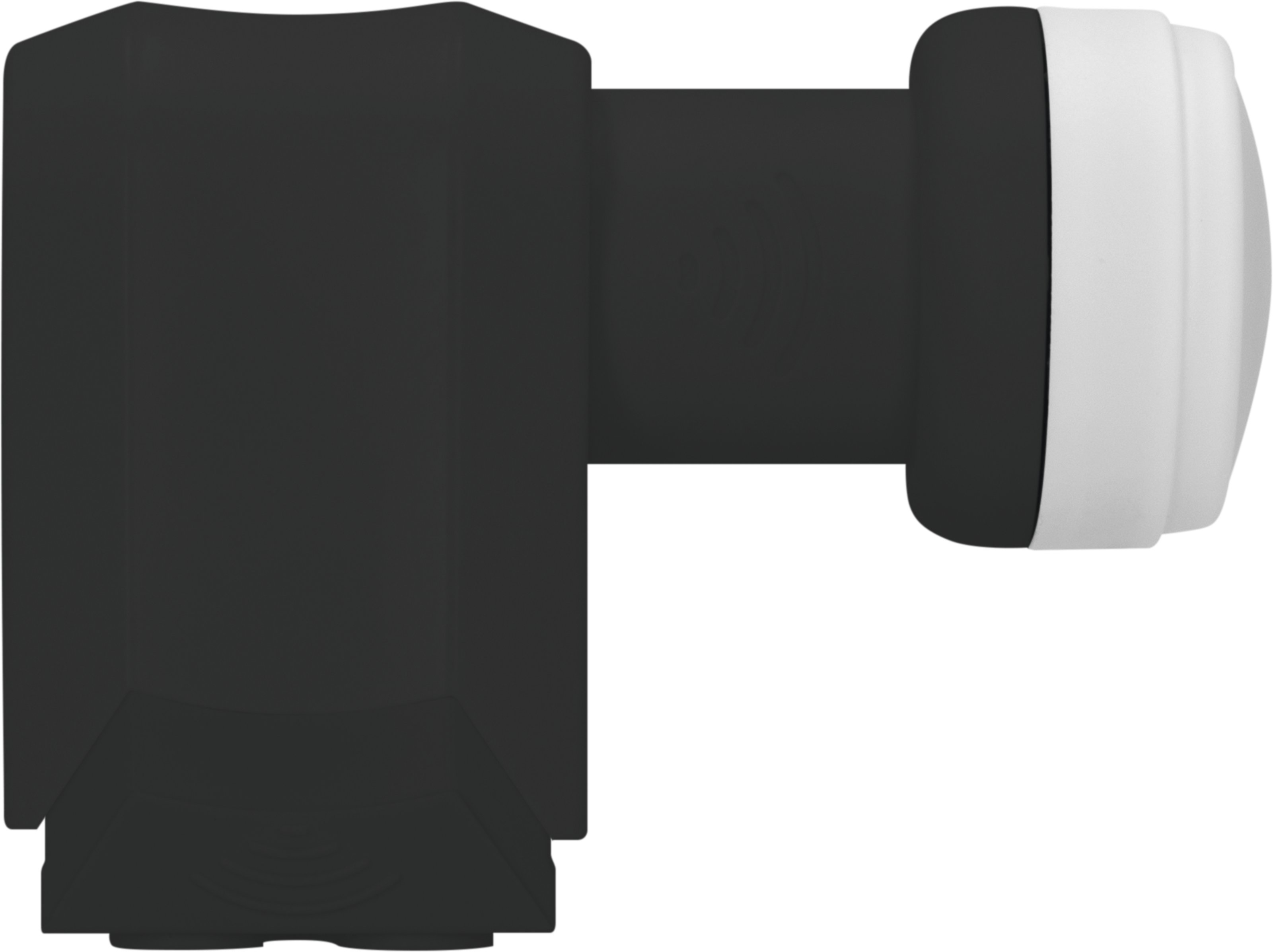

TechniSat Universal-Quattro-Switch-LNB
Digital-LNB mit 4 Legacy-Ausgängen
EAN / GTIN: 4019588083905
Artikelnummer: 0000/8390
sofort verfügbar (Lieferzeit 2-3 Tage)
- Ausgewählte Produkt-Highlights:
- Für 4 Teilnehmer
- F-Anschlüsse
- Feed-ø 40 mm
- LTE-Störsicher
Produktbeschreibung "Universal-Quattro-Switch-LNB"
Das LNB eignet sich für alle Antennenschüsseln mit 40-mm-Feedaufnahme und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die über Satellit ausgestrahlt werden. Das LNB verfügt über vier Ausgänge, von denen jeder direkt mit einem Empfangsgerät (Sat-Receiver oder Smart-TV) verbunden werden kann. Alle Empfangsgeräte sind in der Wahl ihrer Programme unabhängig, da an jedem der vier LNB-Ausgänge die Signale des gesamten Empfangsbereichs anliegen. Am Universal Quattro-Switch-LNB können ohne weiteres auch zwei Twin-Receiver anstelle von vier Einzelgeräten angeschlossen werden. Das Universal-Quattro-Switch-LNB erlaubt allerdings maximal den Vier-Teilnehmer-Empfang. Eine Erweiterung des Empfangssystems durch Multischalter ist nicht vorgesehen. Wenn mehr als vier Teilnehmer angeschlossen werden sollen, ist der Einsatz eines Quattro-LNBs in Verbindung mit einem Multischalter nötig. Durch seine Bauart ist das Universal-Quattro-Switch-LNB gegen Störungen durch LTE-Mobilfunk geschützt .
| Umgebungsbedingungen Betrieb | |
|---|---|
| Luftfeuchtigkeit | 10 ... 95 % |
| Umgebungstemperatur | -40 ... 70 °C |
| Eingangsfrequenzbereich | |
| Low-Band | 10,7 ... 11,7 GHz |
| High-Band | 11,7 ... 12,75 GHz |
| Technische Daten | |
| Impedanz | 75 Ω |
| Anschluss-Typ | F-Buchse |
| Ausgänge | 4 |
| Feedaufnahme | 40 mm |
| Verstärkung | 60 ... 65 dB |
| Ausgangsfrequenzbereich | |
| High-Band | 1.100 ... 2.150 MHz |
| Low-Band | 950 ... 1.950 MHz |
| Geeignet für | |
| Anzahl Orbitpositionen | 1 |
| Anzahl Teilnehmer | 4 |
| Stromversorgung | |
| Stromverbrauch | typ. 150 mA |
| Lokal Oscillator | |
| Temperaturdrift | ± 2,5 MHz |
| Genauigkeit | ± 1 MHz |
| High-Band | 10,6 GHz |
| Low-Band | 9,75 GHz |
| Phasenrauschen | -85 dB Carrier/Hz @10kHz |
| LNB-Steuerung | |
| Horizontal | 16 ... 22 V |
| Vertikal | 10,5 ... 14,5 V |
| Bandumschaltung | 22 kHz |
| Rauschmaß | |
| Rauschmaß | typ. 0,75 dB |
