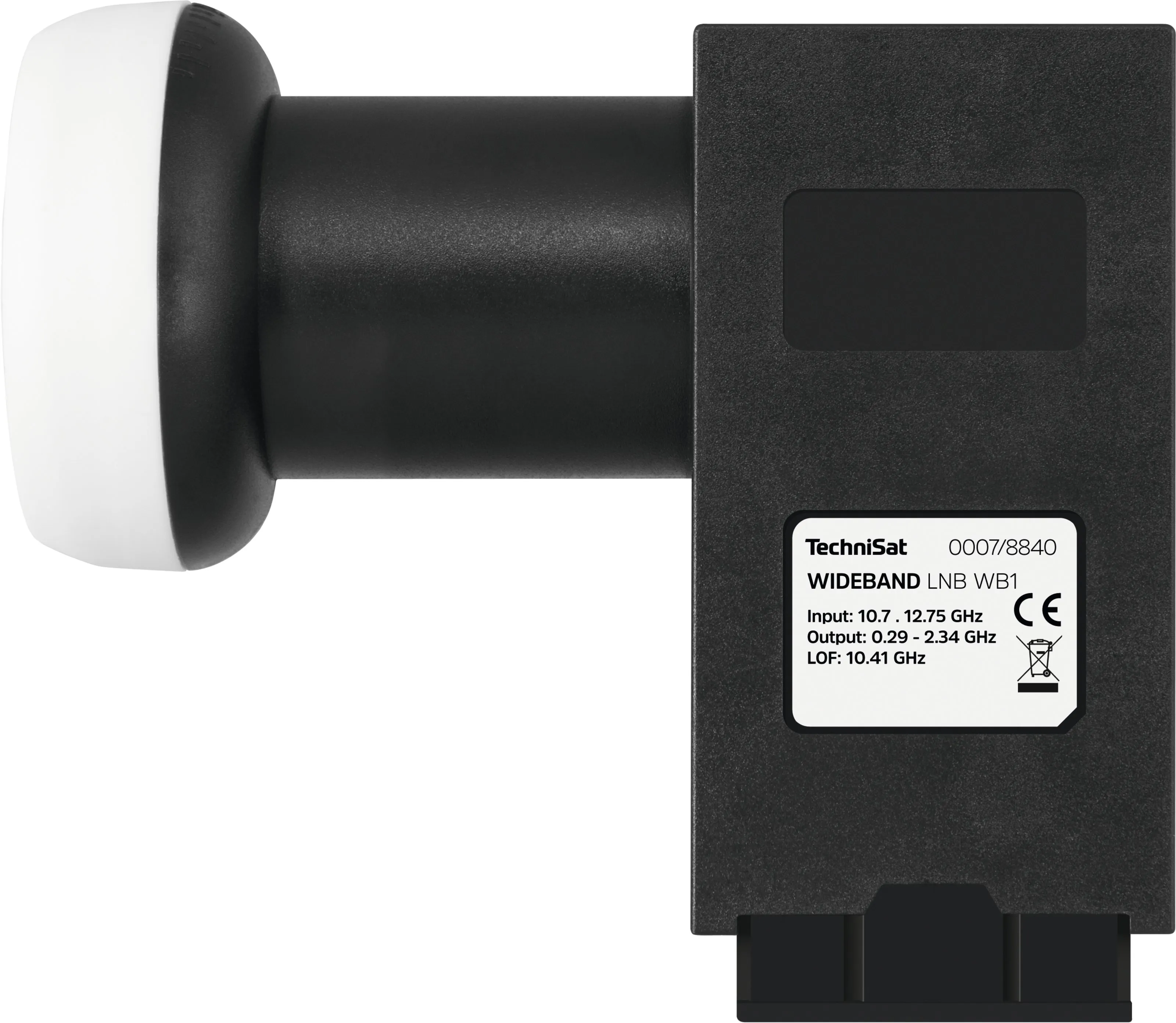

TechniSat WIDEBAND-LNB
Digital-LNB für den Mehr-Teilnehmer-Empfang, Verteilung erfolgt durch TECHNIROUTER
EAN / GTIN: 4019588788404
Artikelnummer: 0007/8840
sofort verfügbar (Lieferzeit 2-3 Tage)
- Ausgewählte Produkt-Highlights:
- F-Anschlüsse
- Feed-ø 40 mm
- Wetterschutzgehäuse
- Energiesparer - nur 70 mA Stromaufnahme
- Funktioniert ausschließlich mit TECHNIROUTER
- Neue Empfangsgeräte sind nicht notwendig da die Frequenzumsetzung im TECHNIROUTER stattfindet
Produktbeschreibung "WIDEBAND-LNB"
Spezial-LNB in Kombination mit TECHNIROUTER, die das EN50607 Protokoll (SCR2) unterstützten. Ideal für den Multifeed-Empfang. Durch den Einsatz von 2 Wideband-LNBs können 2 Satelliten ohne Einschränkung verteilt werden. Geeignete TECHNIROUTER siehe "Passende Produkte". Das LNB besitzt 2 Ausgänge (vertikal & horizontal) und das gesamte, empfangene Satellitensignal (10,7-12,75 GHz) wird mit einer Oszilatorfrequenz von 10,41 GHz auf den Ausgangsfrequenzbereich von 290-2340 MHz umgesetzt. Das Wetterschutzgehäuse mit 40 mm Feeddurchmesser besitzt einen ausziehbaren Schutz für die Anschlüsse. ACHTUNG: Kein Twin-LNB! Nur einsetzbar an TECHNIROUTERN!
| Umgebungsbedingungen Betrieb | |
|---|---|
| Luftfeuchtigkeit | 10 ... 90 % |
| Umgebungstemperatur | -40 ... 60 °C |
| Eingangsfrequenzbereich | |
| Low-Band | 10,7 ... 11,7 GHz |
| High-Band | 11,7 ... 12,75 GHz |
| Technische Daten | |
| Impedanz | 75 Ω |
| Anschluss-Typ | F-Buchse |
| Ausgänge | 2 |
| Feedaufnahme | ø 40 mm |
| Verstärkung | 50 ... 60 dB |
| Ausgangsfrequenzbereich | |
| High-Band | 1.290 ... 2.340 MHz |
| Low-Band | 290 ... 1.290 MHz |
| Geeignet für | |
| Anzahl Orbitpositionen | 1 |
| Stromversorgung | |
| Stromverbrauch | 70 mA @12 VDC |
| LNB-Spannungsversorgung | 9 ... 19 V |
| Lokal Oscillator | |
| Temperaturdrift | ± 1 MHz |
| Genauigkeit | ± 0,5 MHz |
| High-Band | 10,41 GHz |
| Low-Band | 10,41 GHz |
| Phasenrauschen | -75 dB Carrier/Hz @10kHz |
| LNB-Steuerung | |
| Horizontal | 16 - 19 V |
| Vertikal | 11,5 - 14 V |
| Rauschmaß | |
| Oberer Frequenzbereich | 0,7 dB max. |
| Rauschmaß | 0,1 dB typ. |
| Unterer Frequenzbereich | 0,7 dB max. |
