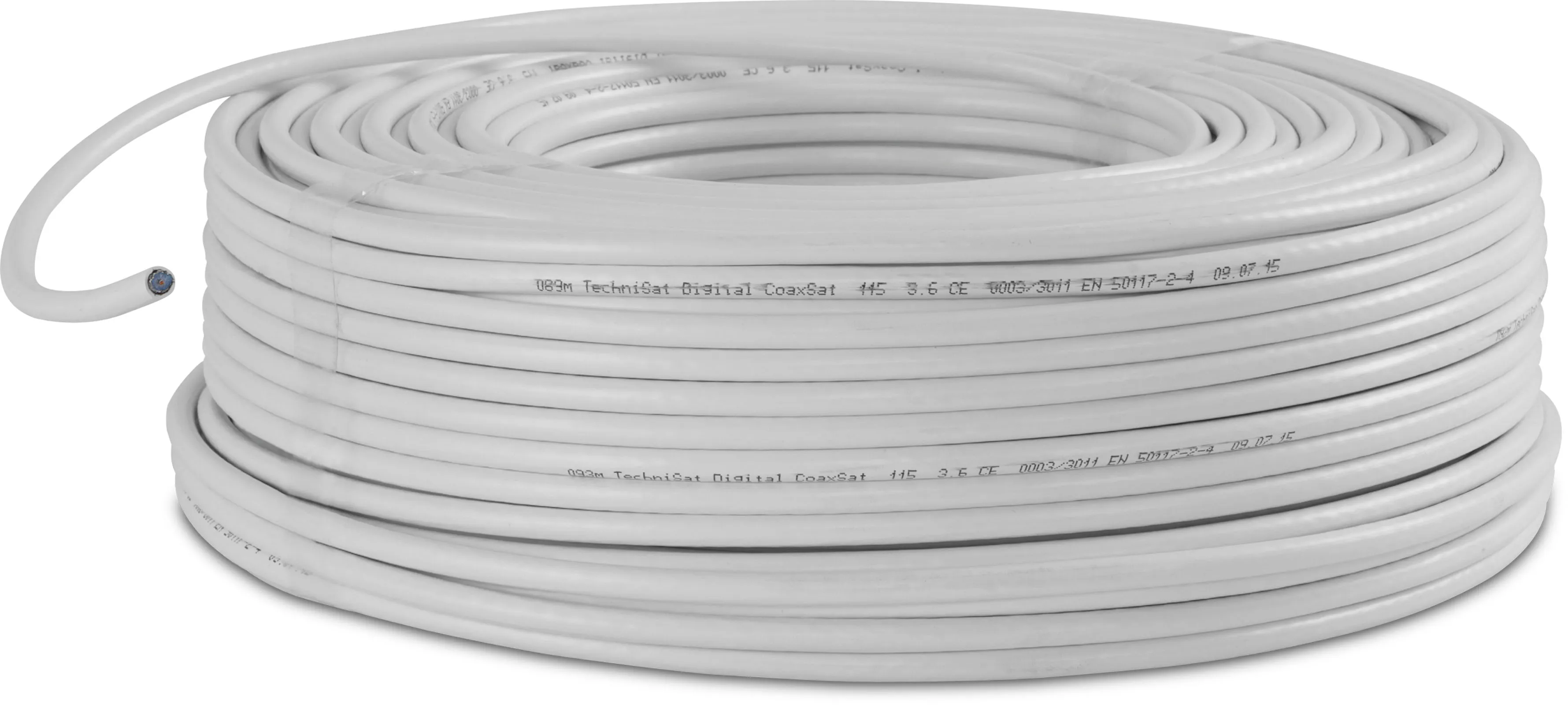

TechniSat COAXSAT 115-3.6, 100-m-Ring

3-fach geschirmtes Koaxkabel (0.8 / 3.6) für Sat, BK, Internet und DVB-T

Produktbeschreibung "COAXSAT 115-3.6, 100-m-Ring"

Das 3-fach geschirmte Hochfrequenzkabel CoaxSat 115-3.6 ist geeignet für den Einsatz im Sat- und BK-Bereich. Durch seinen geringen Durchmesser von 5,6 mm eignet es sich besonders zur Verlegung in engen Leerrohren. Die hohe Abschirmung schafft Sicherheit gegen Funkstörungen aller Art.
Technische Daten
Impedanz 75 Ω (± 3)
Isolation Zell-PE
Innenleiter Material Cu blank (OFC)
Verkürzungsfaktor 0,85
Durchmesser Dielektrikum 3,6 mm (± 0,1)
Durchmesser übermantelt 5,6 mm (± 0,2)
Schirmungsmaß ≥ 115 dB ≙ Klasse A+
Innenleiter Durchmesser 0,8 mm
Frequenzbereich 5 ... 3.000 MHz
Außenleiter 1x Alu-Folie geklebt + 1x Cu-Geflecht Sn + 1x Alu-Folie doppelt kaschiert
Biegeradius ≥ 50 mm
Kapazität 55 pF
Mantel PVC, weiß
Rückflussdämpfung
1800 - 2450MHz ≥ 19 dB
5 - 30 MHz ≥ 28 dB
470 - 1800 MHz ≥ 20 dB
65 - 470 MHz ≥ 22 dB
30 - 65 MHz ≥ 22 dB
Transferimpedanz
5 MHz ≤ 0,8 mO/m
30 MHz ≤ 0,15 mO/m
Dämpfung
45 MHz 6,57 dB/100m
5 MHz 2,45 dB/100m
2250 MHz 45,3 dB/100m
300 MHz 13,9 dB/100m
200 MHz 11,8 dB/100m
1750 MHz 38,6 dB/100m
25 MHz 5,05 dB/100m
2050 MHz 42,9 dB/100m
10 MHz 3,34 dB/100m
800 MHz 24,6 dB/100m
450 MHz 17,8 dB/100m
1000 MHz 28,7 dB/100m
1350 MHz 33,2 dB/100m
100 MHz 7,2 dB/100m
