TechniSat SATMAN 65, UNYSAT Octo-LNB

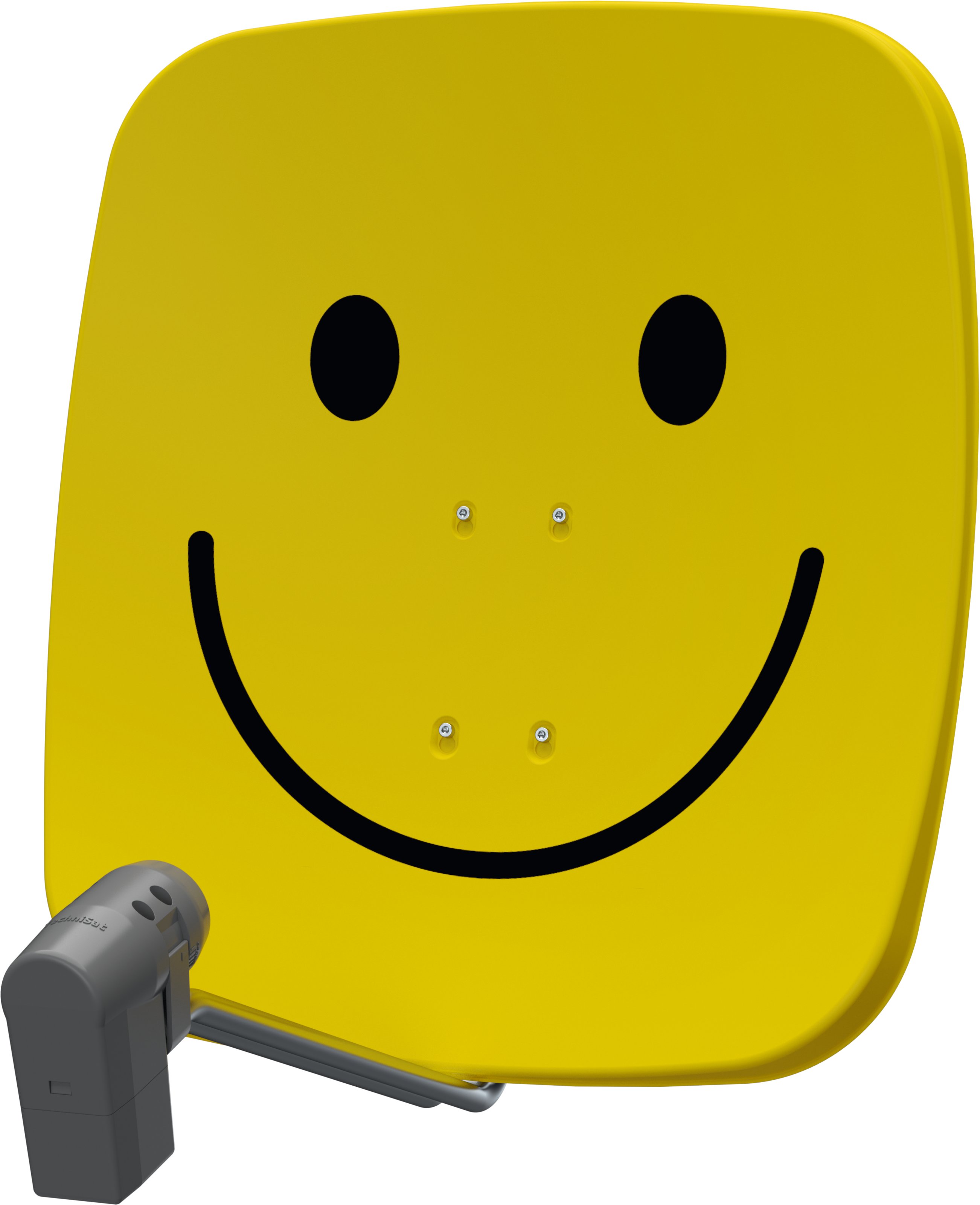

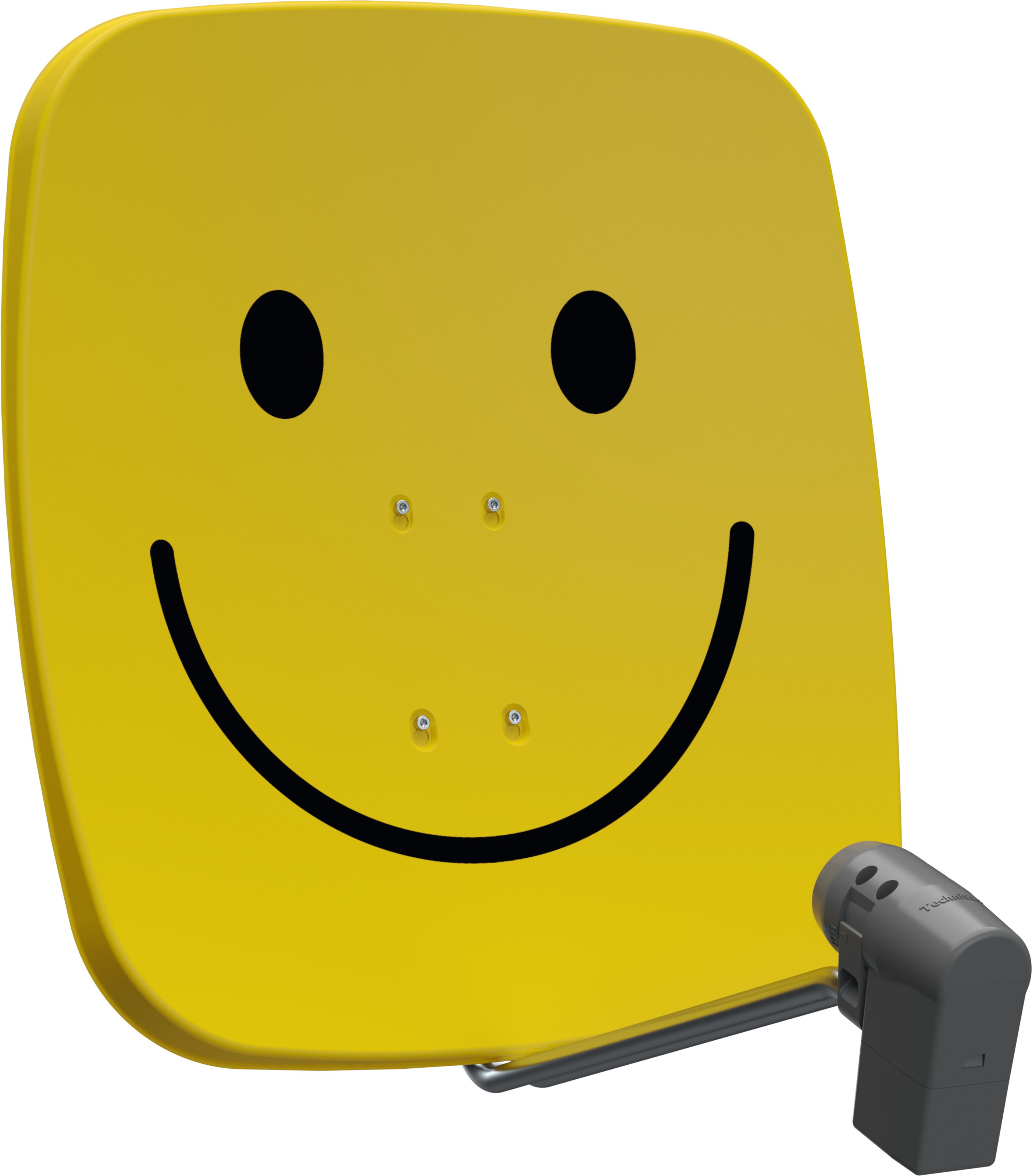

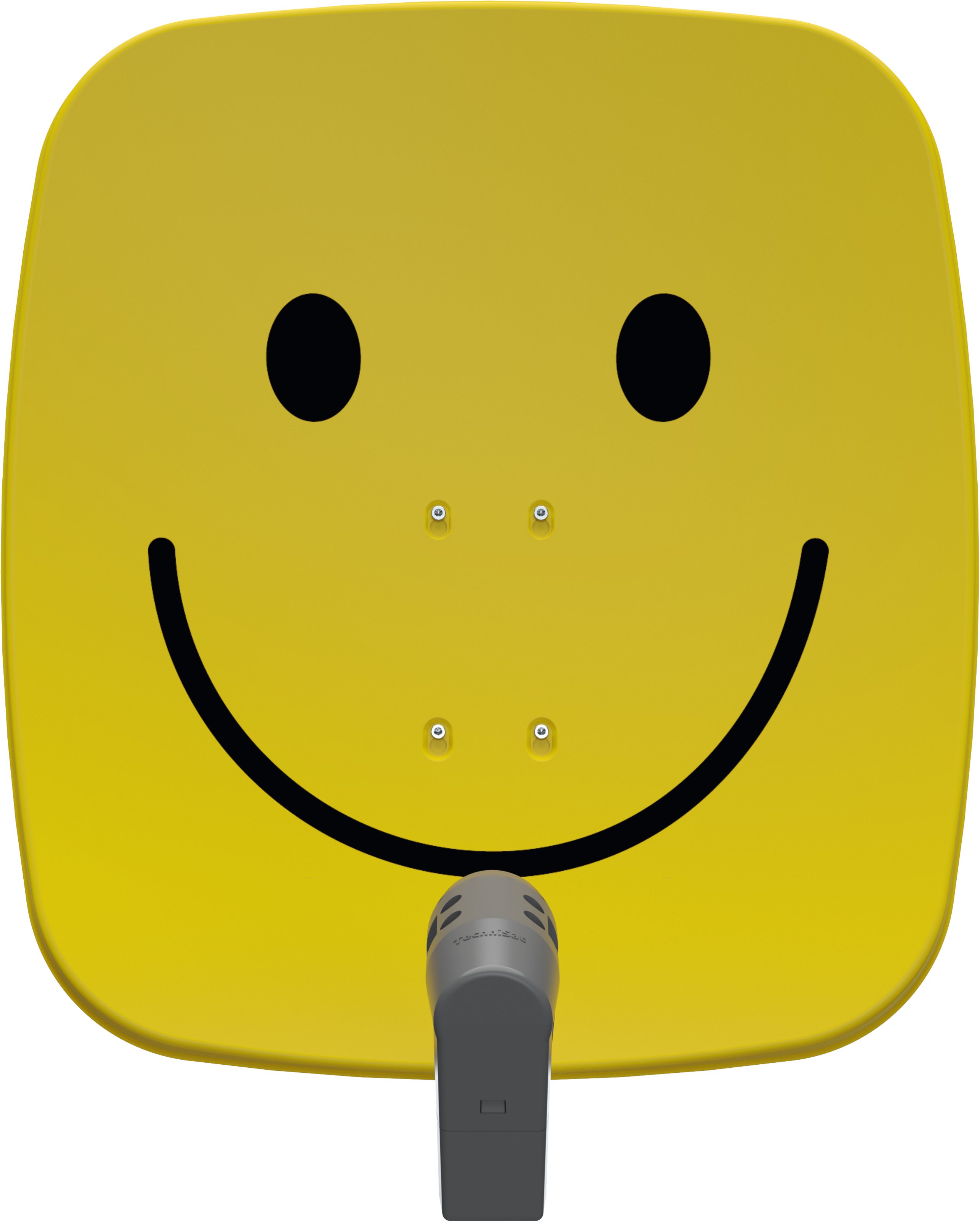

65 cm DigitalSat-Antenne aus Aluminium mit komplett vormontierter AZ/EL-Halterung
EAN / GTIN: 4019588568884
Artikelnummer: 2565/9888
sofort verfügbar (Lieferzeit 2-3 Tage)
- Ausgewählte Produkt-Highlights:
- 65 cm Spiegel aus erstklassigem Aluminium (beidseitig pulverbeschichtet)
- Für 8 Teilnehmer
- 1 Orbitposition (z. B. Astra 19,2° Ost)
- Optimal für Wand- und Dachmontage
- LNB mit Wetterschutzgehäuse
Produktbeschreibung "SATMAN 65, UNYSAT Octo-LNB"
Hochwertige, leistungsstarke DigitalSat-Antenne Der 65 cm große Offset-Spiegel besteht aus erstklassigem, beidseitig pulverbeschichtetem Aluminium. Die zugehörige AZ/EL-Halterung wird ebenfalls aus hochwertigem Aluminium hergestellt. Sämtliche Schrauben und Unterlegscheiben sind aus Edelstahl. Durch den Einsatz dieser Werkstoffe ist die Außenanlage ausgesprochen langlebig und absolut witterungsbeständig. Mühelose Befestigung Die Befestigung der Schüssel an der komplett vormontierten AZ/EL-Halterung ist aufgrund spezieller Langlöcher leicht durchzuführen. Die Schüssel wird einfach eingehakt und festgeschraubt. Wetterschutz Die Empfangselektronik der Außenanlage wird vor den Einflüssen der Witterung durch ein spezielles TechniSat Wetterschutzgehäuse bewahrt. Dieses Gehäuse wird auf die AZ/EL-Halterung gesteckt und mit einer Schraube fixiert. Der untere Teil des Wetterschutzgehäuses kann abgenommen werden, so dass der Anschluss für Sat-Kabel am LNB leicht zugänglich ist. Farbvarianten Die Antennenschüssel ist in verschiedenen Farben erhältlich, so dass die Außenanlage passend zur Umgebung des Aufstellortes ausgewählt werden kann.
| Eingangsfrequenzbereich | |
|---|---|
| Low-Band | 10,7 ... 11,7 GHz |
| High-Band | 11,7 ... 12,75 GHz |
| Allgemeine Merkmale | |
| Material | Aluminium |
| Materialstärke | 1,6 mm |
| Beschichtung | beidseitig pulverbeschichtet |
| Technische Daten | |
| Nennmaß | 0,85 m |
| Offsetwinkel | 21 ° |
| Gewinn | 38,2 dBi @11,3 GHz |
| Mast Ø | 65 mm max. |
| F/D | 0,67 |
| G/T | 17,2 dBk |
| Feedaufnahme | für UNYSAT-Universal-LNB |
| Ausgangsfrequenzbereich | |
| High-Band | 1.100 ... 2.150 MHz |
| Low-Band | 950 ... 1.950 MHz |
| Geeignet für | |
| Anzahl Orbitpositionen | 1 |
| Anzahl Teilnehmer | 8 |
| Stromversorgung | |
| Stromverbrauch | 210 mA |
| Lokal Oscillator | |
| Temperaturdrift | ± 2,5 MHz |
| Genauigkeit | ± 1 MHz |
| High-Band | 10,7 GHz |
| Low-Band | 9,75 GHz |
| Phasenrauschen | -83 dB Carrier/Hz @10kHz |
| LNB-Steuerung | |
| Horizontal | 16 - 19 V |
| Vertikal | 11,5 - 14,5 V |
| Bandumschaltung | 22 kHz |
| Rauschmaß | |
| Oberer Frequenzbereich | 0,6 dB max. |
| Unterer Frequenzbereich | 0,6 dB max. |
